Пет основних облика челичних конструкција и водич за избор за почетнике

У области нискоградње и архитектонског пројектовања, челичне конструкције се издвајају по својим изузетним механичким својствима и прилагодљивости. За почетнике који се упуштају у ову област, схватајућипет основних обликачелична конструкцијаsа критеријуми за њихов избор су кључни. Удубљујемо се у лаке челичне конструкције, челичне конструкције оквира, челичне решеткасте структуре, мембранске структуре и структуре челичних цеви, пружајући професионалну анализу њихових структурних карактеристика, сценарија примене и кључних разматрања дизајна.

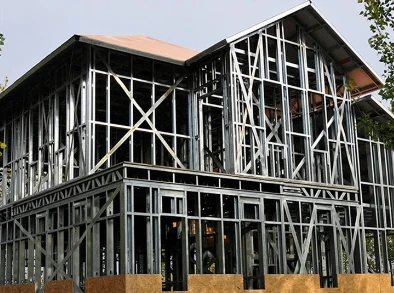

Лака челична конструкција: Оптималан избор за мале и средње{0}}индустријске зграде

Лаке челичне конструкције, које карактеришу системи оквира портала (челични стубови и греде у облику Х-), системи греда (ЦЗ челик) и стандардизовани системи подршке, одликују сеефикасност учитавања и исплативост{0}}. Обично користе лагане челичне кровне решетке (са сопственом-тежином од 0,1-0,3 кН/м²), смањујући инжењерску запремину темеља за 40-60% у поређењу са армиранобетонским конструкцијама.



Типични сценарији примене

1. Индустријски објекти: једноспратна индустријска постројења (као што су фабрике машина и постројења за прераду метала) са распонима мањим или једнаким 30 м и висином надстрешница мањим или једнаким 8 м.

2. Пословни простори: радионице за мала и средња предузећа, логистичка складишта итд., где се период изградње може скратити за 40% у поређењу са традиционалним армирано-бетонским конструкцијама, а цена је 20-30% нижа.



Кључна разматрања дизајна

• Контрола распона: За распоне веће од 30м, усвојите решеткасте облике или додајте средње подупираче да бисте избегли прекомерне унутрашње силе.

• Прилагођавање оптерећења: Када оптерећење под дејством пређе 20кН, дајте предност чврстим конструкцијама оквира; за ултра-високе надстрешнице користите системе бочних учвршћења.
• Ноде Десигн: Чворови са шаркама треба користити само за конструкције без хоризонталних оптерећења или малих хоризонталних оптерећења, јер имају ограничену отпорност на хоризонталне силе.







Челична оквирна конструкција: просторна флексибилност за више-спратнице и високе{1}} зграде

Челичне рамске конструкције, састављене од челичних греда и стубова у облику слова Х{1}, повезаних крутим или полу{1}}чворовима, нудефлексибилност просторне поделе без премца. Спојеви -стубова греда могу бити пројектовани као крути (потпуно заварени) или полу{2}}крути (повезани вијцима-), омогућавајући размак између стубова до 8 м, што је идеално за отворене{5}} распореде.



Структурне предности

• Више{0}}апликације на више спратова: Погодан за зграде од 4-15 спратова (као што су СОХО комплекси), омогућавајући слободну планарну поделу и задовољавајући потребе станова отвореног плана.
• Индустријске зграде: Применљиво на тешке{0}}индустријске погоне, способне да поднесу оптерећења изнад 50 кН.
• Сеизмичке перформансе: У областима високог{0}}сеизмичког-области (као што је Сечуан, Јапан), челични оквири у комбинацији са компонентама које-расипају енергију показују одличне сеизмичке перформансе.



Основне тачке дизајна

• Однос-од-висине према тежини: За односе веће од 1:5, поставите структуре цеви језгра или потпорне системе и контролишите међуспратни угао одступања унутар 1/250.
• Оптимизација чворова: Користите принципе дизајна „слаб чвор, јака компонента“ да бисте побољшали капацитет{0}}расипања енергије структуре кроз деформацију чвора.
• Подне плоче: Композитне челичне{0}}бетонске плоче (дебљине 80-120 мм) могу смањити структурне слојеве и побољшати искоришћеност простора.



Челична решеткаста структура: сила{0}}Опирање Пионеер-у за велике-просторе

Челичне решеткасте структуре, формиране укрштањем тетивних елемената (пуни или шупљи делови) и елемената мреже (угаоне челичне или челичне цеви) у чворовима, постижуравномерна расподела силе и ефикасан пренос оптерећења. Дебљина решетке је обично 1/10-1/15 распона, а сопствена-тежина се креће од 30-50 кг/м², што га чини идеалним за кровове великих распона.



Стандардна поља примене

• Културна и спортска места: Кровови стадиона (са распонима већим од 80м) и великих аудиторија, омогућавајући -слободне просторе за колоне.
• Транспортна чворишта: Терминалне зграде аеродрома и железничких станица, обезбеђујући несметан проток саобраћаја.
• Индустријска постројења: Радионице ултра-великог- распона (преко 300 м) и логистички центри, компатибилни са аутоматизованим системима возила.



Основе техничке селекције

• Планарни распоред: Дајте приоритет ортотропним или двосмерним ортогоналним распоредима мреже; за неправилне планове, користите три{0}}решетке.
• Ноде Треатмент: За распоне веће од 60м, усвојите кугличне зглобове (фабричка префабрикација и-монтажа на лицу места) да бисте смањили-оптерећење заваривања на лицу места.
• Разматрање оптерећења ветром: За решетке прекривене мембраном- или стаклом-, строго израчунајте усис ветра (локални негативни притисак може да достигне 1,5 кПа) да бисте спречили оштећење компоненти.





Структура мембране: естетска и функционална интеграција за архитектонске иновације

Мембранске конструкције, које се састоје од мембранских материјала (ПТФЕ, ЕТФЕ, ПВЦ, итд.), система затезања (каблови/шипови) и потпорних конструкција, нуделагане, транспарентне и креативне могућности дизајна. Са сопственом-тежином од само 0,1-2,5 кг/м² и затезном чврстоћом која достиже 50-150МПа, они се широко користе у великим, отвореним просторима.



Иновативне области примене

• Рецреатионал Фацилитиес: Велики-водени паркови (са интеракцијом са људском-мембраном) и комерцијалне надстрешнице за тргове.
• Еколошке зграде: Стакленици (са карактеристикама заштите животне средине и{0}}уштеде енергије), где ЕТФЕ мембране постижу пропусност светлости од преко 85%.
• Привремене структуре: Велике{0}}изложбене хале (укључујући националне павиљоне), са животним веком од 15-30 година и компонентама за вишекратну употребу.



Фокус на материјал и дизајн

• Избор материјала: ПТФЕ мембране (самочистеће,-отпорне) су погодне за трајне зграде; ПЕ мембране (исплативе-) су идеалне за привремене структуре.
• Прорачун оптерећења: У областима које су склоне тајфунима{0}} (са притисцима ветра до 1,2кПа) или регионима са јаким снегом (1,0кПа снежно оптерећење), спроведите строгу проверу оптерећења.
• Оптимизација облика: Користите 3Д моделирање за анализу-проналажења облика, контролисање стопе задржавања воде у мембрани-испод 4% и дизајнирајте системе за одводњавање да бисте избегли проблеме са „акумулацијом воде“.





Конструкција челичних цеви: савршена мешавина индустријске снаге и архитектонске елеганције

Конструкције од челичних цеви, изграђене од округлих или квадратних челичних цеви повезаних завареним или вијчаним чворовима, нудевисока чврстоћа, отпорност на корозију и архитектонска естетика. Са животним веком до 50 година (са анти-третирањем од корозије), широко се користе у индустријском и грађевинарству.



Разноврсни сценарији примене

• Индустријска постројења: Фабрике{0}}за тешке услове рада (са распонима од 40-60м) способне да поднесу оптерећења изнад 50кН.
• Бридге Енгинееринг: Мостови-дугих распона (као што су кабловски-мостови) са распонима до 150м, смањујући употребу бетона за 60%.
• Ландмарк Буилдингс: Велики-стадиони (као што је Птичје гнездо) и уметничке галерије, где закривљене челичне цеви стварају јединствене архитектонске форме.



Детаљи структуралног дизајна

• Одабир секције: Користите кружне пресеке (мање или једнаке распонима од 30м), троугласте (средњи-распон) и правоугаоне делове (дугачке-распоне) на основу величина распона.
• Изглед чланова: Контролишите однос виткости између 1:5-1:3 и користите челик високе чврстоће (као што је Ак150 за затезне елементе и Ак500 за компресионе елементе).
• Конструкција чворова: Користите електролучно заваривање или заваривање трењем за спојеве чворова и уверите се да је угао између носача и главних елемената већи или једнак 30 степени да бисте гарантовали квалитет везе.
